Planchers

Particulièrement bien adaptées aux bâtiments nécessitant de grandes surfaces de planchers ininterrompus, aux constructions devant supporter de fortes charges ainsi qu’aux logements visant à disposer de planchers plus minces et efficients, les dalles alvéolaires en béton précontraint constituent aussi un véritable atout pour diminuer l’empreinte carbone !

Télécharger notre fiche

Caractéristiques Générales

Résistance au feu

La résistance au feu est assurée par l’enrobage des torons de précontraintes. Cet enrobage peut atteindre 8 cm pour une tenue au feu de 3 heures.

Résistance parasismique

Le plancher STRUDAL est agrée parasismique. Le profil breveté mobilise et répartit les bielles horizontales. il peut être mis en œuvre dans toutes les régions présentant des risques sismiques.

Isolation

Des panneaux isolants peuvent être solidarisés au plancher alvéolaire par des moyens mécaniques.

Porte‑à‑faux

Les porte‑à‑faux peuvent être repris par le plancher STRUDAL par des montages béton armé.

Caractéristiques particulières

Sans dalle associée

  • Stabilité au feu 1h00
  • Stabilité au feu 1h30
  • Stabilité au feu 2h00

Avec dalle associée de 5 cm d’épaisseur

  • Stabilité au feu 1h00
  • Stabilité au feu 1h30
  • Stabilité au feu 2h00

Solutions techniques

Différentes solutions techniques peuvent être mises en œuvre lors de la fabrication des dalles :

Finitions :

2 finitions de surface : griffée ou talochée.

Réservations :

Les réservations pour le second‑œuvre sont réalisées en usine d’après les plans de calepinage et de coffrage préalablement conçus par notre bureau d’étude.

Découpes :

Lors du coulage des dalles, possibilités de réaliser des découpes ou extrémités biaises pour épouser la géométrie des appuis.

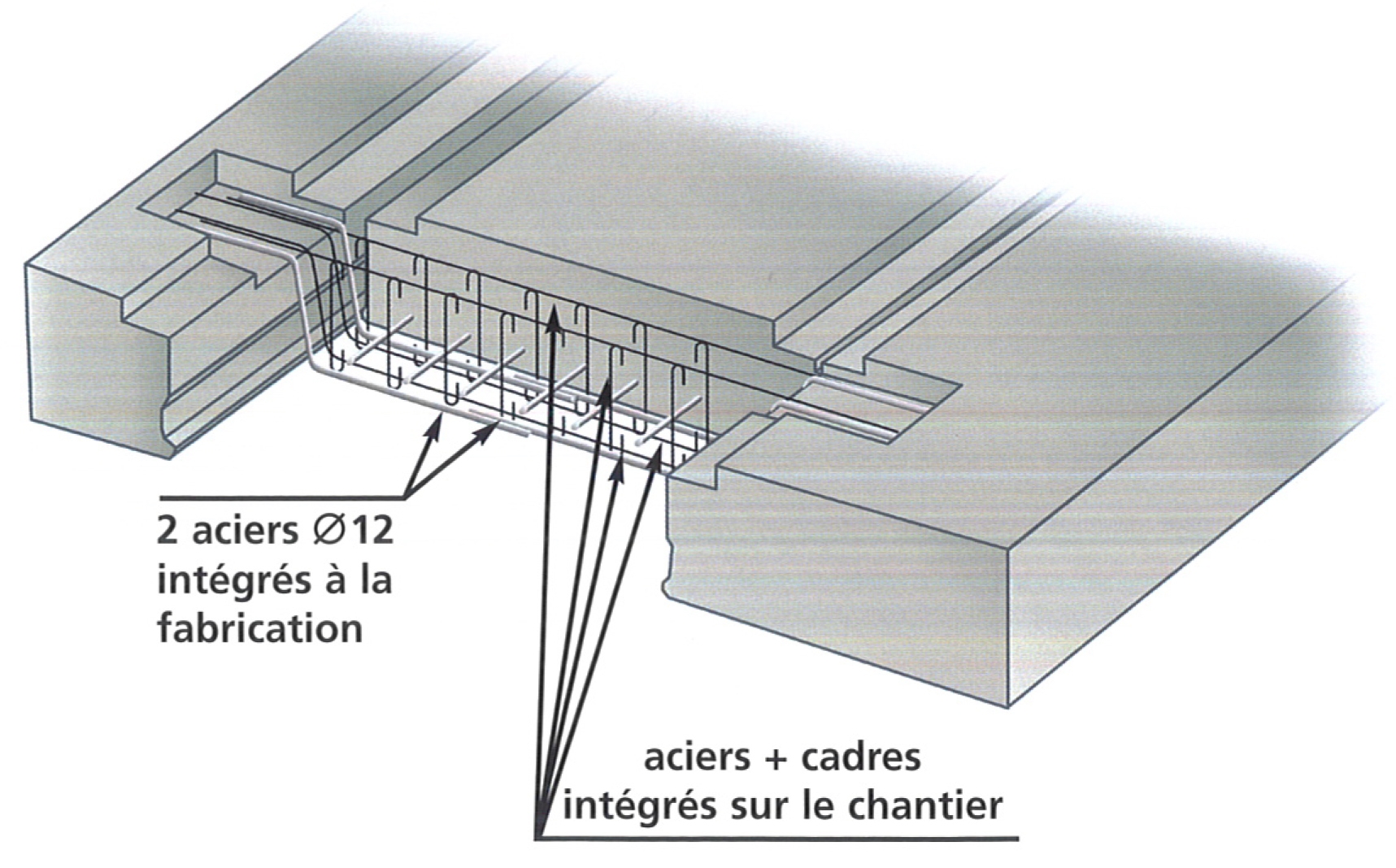

Chevêtres :

La largeur d’un chevêtre ne peut excéder la largeur d’une dalle, par contre sa longueur est totalement libre.

Les grandes trémies (1.20 m de large maxi) sont réalisées dans le prolongement d’une dalle suspendue, étayée en phase provisoire et prenant appui en phase définitive sur un chevêtre en béton armé coulé sur place.

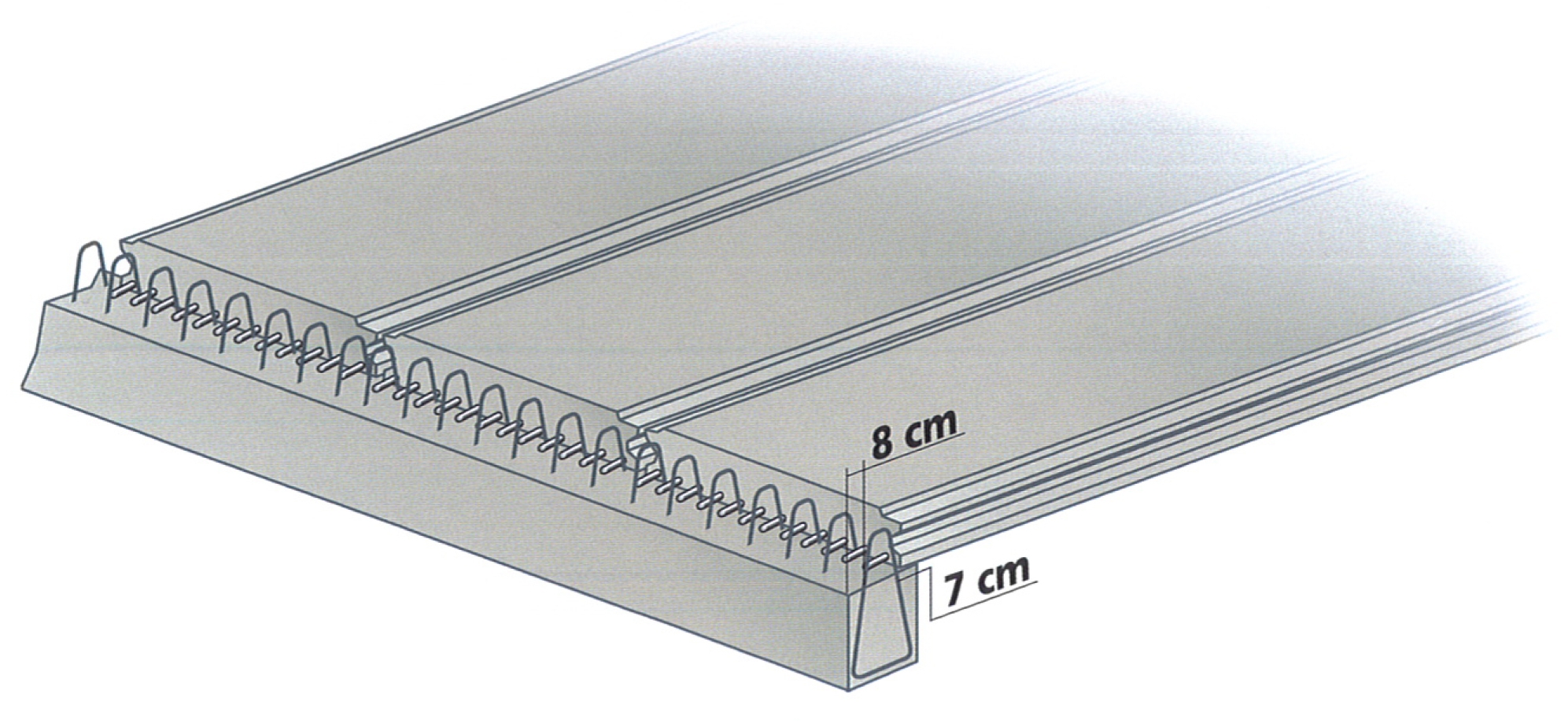

Appuis :

Lorsque les appuis sont inférieurs à 7 cm sur des poutres ou des voiles en béton, ou de 9 cm sur des éléments maçonnés, il est impératif de prévoir des mesures de sécurité. Celles‑ci consistent à mettre en place des lisses étayées en rive pouvant reprendre le poids total du plancher.

Les éléments peuvent également être posés sur appuis glissants. Nous recommandons alors un appui de 15 cm. Les appuis sans retombées, en console, sont réalisables sur le chantier. Ce montage permet la réalisation de poutre en allège, voile continu etc.

Contre‑flèches :

Tous les éléments précontraints sont cambrés de quelques millimètres à plusieurs centimètres selon l’épaisseur et la force de précontrainte. De fait, il est nécessaire de tenir compte de ces cambrures pour définir les niveaux finis. La déformation d’un plancher dépend étroitement de l’élancement, c’est‑à‑dire du rapport entre la portée du plancher et son épaisseur.

Percements et fixations :

Les percements exécutés sur le chantier seront effectués à la carotteuse, à la perforatrice ou manuellement - Percements limités à une profondeur de 4 cm.

Le marteau pneumatique et le pistolet à scellement sont à proscrire pour les composants précontraints. Pour tous percements nécessitant le sectionnement d’un ou plusieurs torons de précontraintes, il est indispensable de nous consulter préalablement.

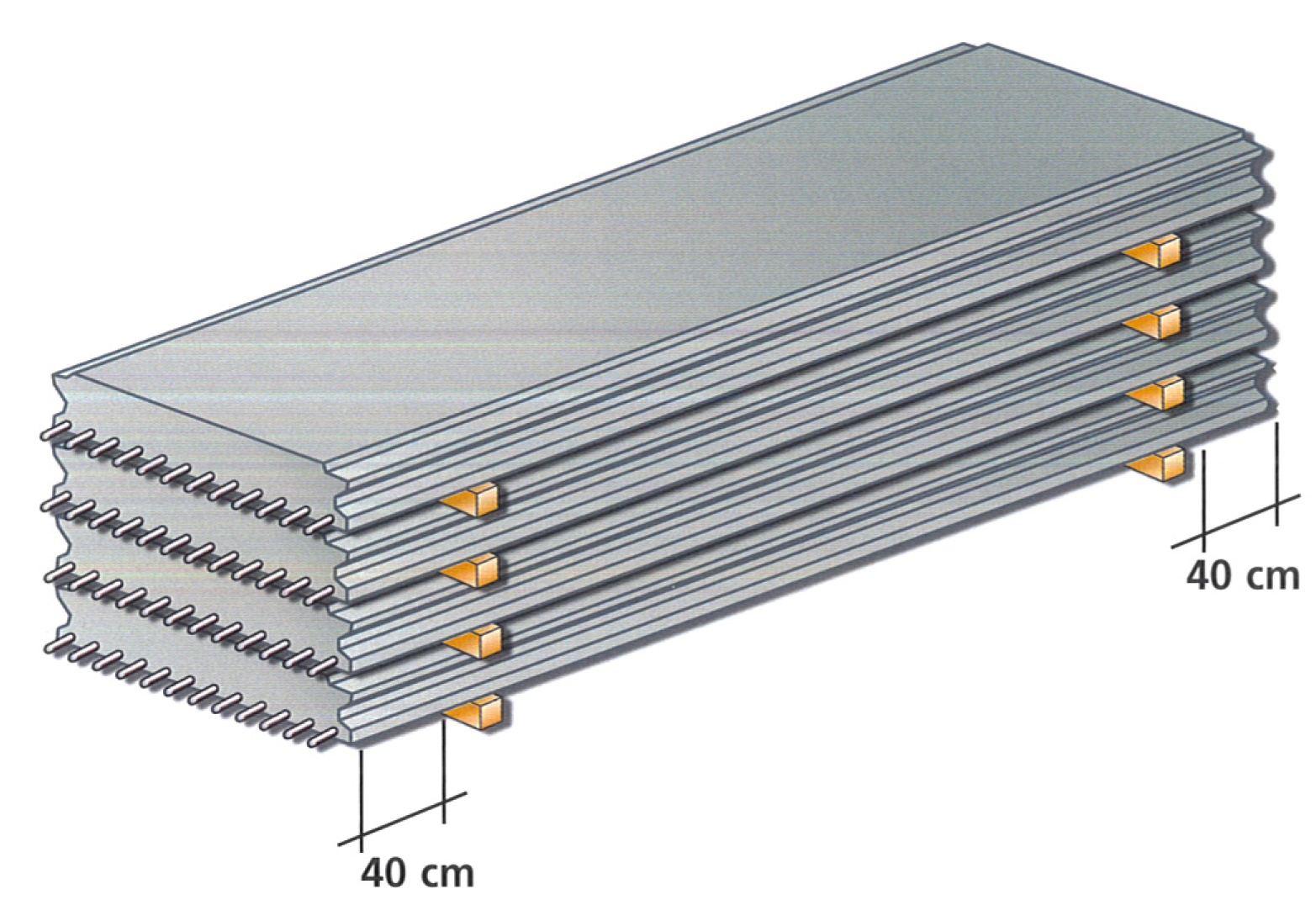

Stockage et mise en œuvre :

Pour des raisons économiques et logistiques, les dalles sont mises en place dès leur arrivée sur le chantier. Toutefois, en cas de stockage in situ, choisir une aire plane et fondée. Disposez les 2 appuis au maximum à 40 cm des extrémités et empilez les dalles en interposant entre deux des chevrons sur le même alignement vertical que l’appui au sol.


Télécharger nos abaques et nos avis techniques

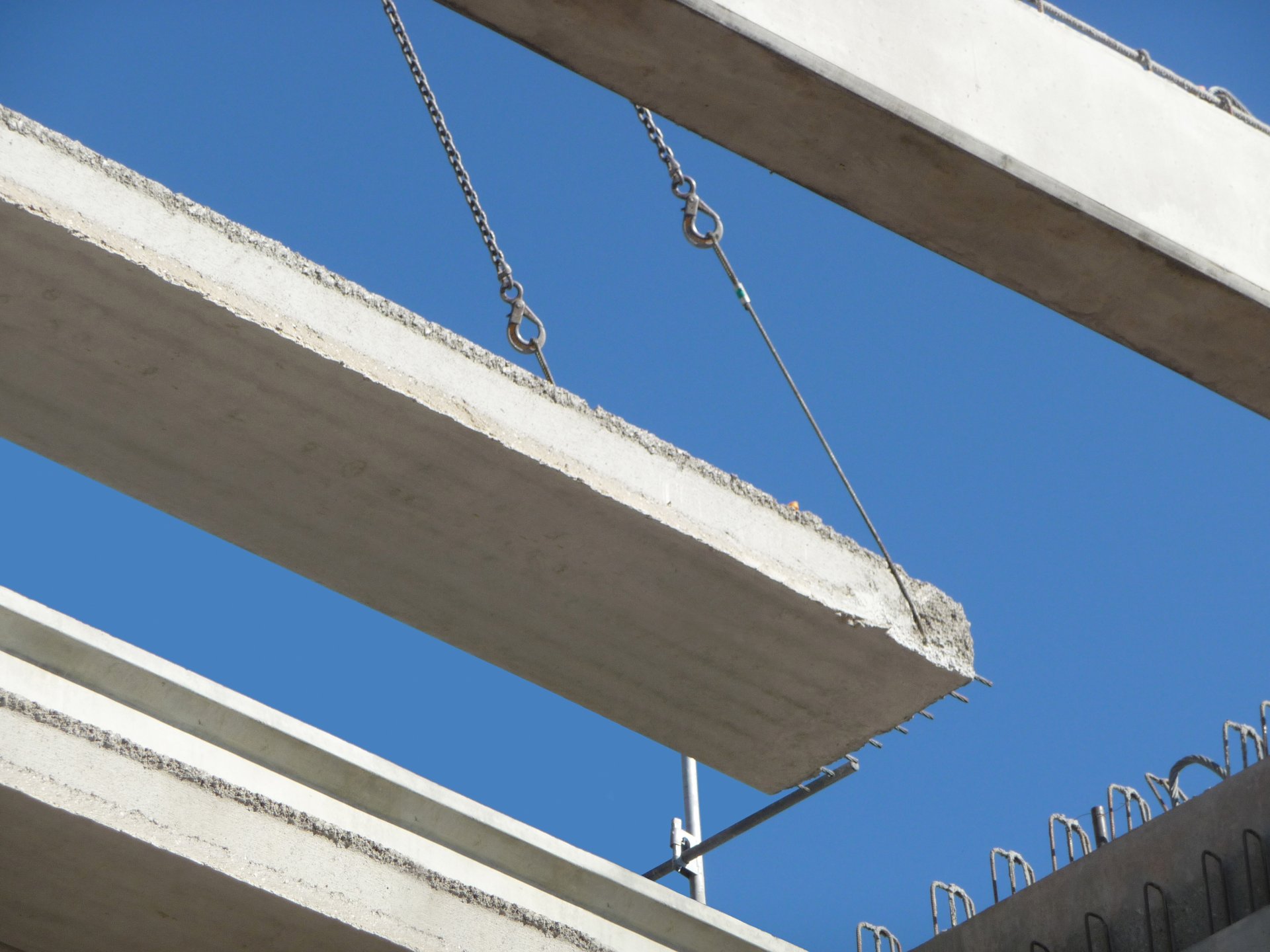

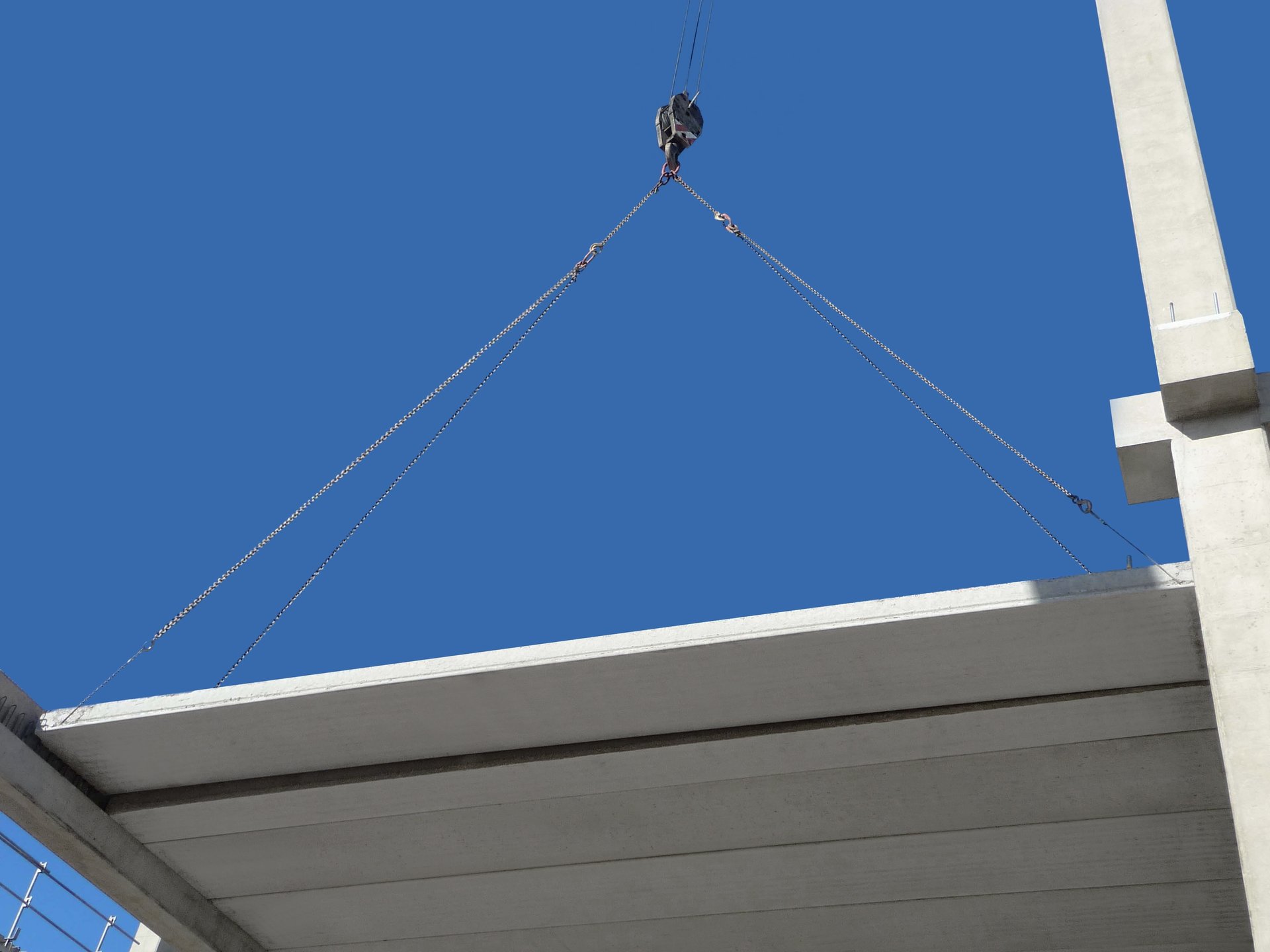

Le Système De Levage
Elidal

En tant que 1er fabricant français de dalles alvéolées précontraintes, STRUDAL se devait d’apporter une réponse au problème de sécurité lié à la manutention d’un produit lourd, dépourvu de prise et nécessitant une pose optimale.

C’est ainsi qu’est né Elidal, un système de levage composé de 2 élingues intégrées à la fabrication de la dalle pour une mise en œuvre simple et parfaitement sécurisée des planchers.

2 Produits en 1

  • 1 dalle alvéolée.
  • 1 système de levage intégré.

Une sécurité totale

  • Lors du déchargement de la dalle.
  • Lors de sa mise en œuvre sur le chantier.
  • L’utilisation d’élingues certifiées « jamais utilisées ».

Une très grande simplicité de mise en œuvre

  • Aucun risque de ripage.
  • Aucun accessoire de pose.
  • Juste 2 élingues à rabattre dans le clavetage.

Résultat : une parfaite juxtaposition des dalles.

Une économie assurée

  • Pas de pince, de palonnier ou de sangle.
  • Pas de trou, ni d'encoche à reboucher
Télécharger notre fiche
